Скрытая петля для дверей Krona Koblenz KUBICA HYBRID K2760 DX-SX BS
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Пожалуйста, заполните эти поля и мы постараемся предоставить Вам более выгодное предложение.
Дверная петля скрытого монтажа Krona Koblenz KUBICA HYBRID K2760 DX-SX BS для деревянных, алюминиевых и стальных дверных блоков.
Цвет декоративного покрытия: сатинированная матовая бронза.
Корпус петли изготовлен из высокопрочной стали методом холодного штампования и вытяжки.
Шарнирная часть петли изготовлена из цинкового сплава Zamak методом литья под давлением.
Декоративные колпачки изготовлены из штампованной стали.
Применение в конструкции петли двух типов материалов позволило снизить стоимость и значительно увеличить эксплуатационные характеристики петли в сравнении со скрытыми петлями полностью изготовленными из цинкового сплава Zamak.
Петля может быть установлена в конструкции дверных блоков:
- без притвора;
- без наличника.
Дверь и стена в одной плоскости (заподлицо) - компланарная дверь.
Присутствие притвора со стороны монтажа петель полностью исключает возможность эксплуатации дверного полотна.
Присутствие наличника ограничит открывание дверного полотна в пределах 90° - степень ограничения зависит от того, насколько удалена внутренняя кромка наличника от дверного полотна.
Работая как рычаг, наличник может стать причиной вырывания дверных петель из посадочных мест.
Сторона монтажа петли является универсальной, т.е. петля подходит для дверей как левостороннего, так и правостороннего открывания / закрывания.
Центрированная установка петли в дверном полотне:
Min толщина дверного полотна: 35 мм.
Max толщина дверного полотна: 45 мм.
Нецентрированная установка петли в дверном полотне:
Min толщина дверного полотна: 35 мм.
Max толщина дверного полотна: неограничена.
МЕХАНИЗМЫ РЕГУЛИРОВКИ:
по вертикали: +2.5, -2.5 мм (ручное позиционирование*);
по горизонтали: +3.0, -1.5 мм (регулировочными винтами**);
по глубине: +1.0, -1.0 мм (ручное позиционирование).
* Ручное позиционирование
При ручном позиционировании после ослабления (разблокировки) шестигранным ключом стопорных винтов требуется вручную сдвинуть (отрегулировать) подвижную панель внутри металлического корпуса петли в нужное положение.
** Регулировочными винтами
Для регулировки требуется повернуть соответствующий регулировочный винт (в том числе эксцентрик) на скрытых петлях с помощью шестигранного ключа по часовой стрелке или против часовой стрелки.
Файлы с подробными чертежами, инструкцией по монтажу и соответствием модели петли конструкции дверного блока расположены во вкладке "ФАЙЛЫ".
ВЗАИМОЗАМЕНЯЕМОСТЬ С ДРУГИМИ МОДЕЛЯМИ ПЕТЕЛЬ (по размерам посадочных мест):
K2780.
ВАЖНО:
Эксплуатационные характеристики получены при тестировании на дверях:
толщина - 35 - 45 мм;
высота max - 2100 мм;
ширина max - 900 мм.
Относительно применения с полотнами больших размеров, а также вместе с дверным доводчиком отправить запрос в представительство Krona Koblenz в России.
Дверной доводчик увеличивает нагрузку на петли до 20%.
Для фиксации скрытой дверной петли применять саморезы с плоской шляпкой.
- Без наличников
- Без притвора
Товар, имеющий пометку "Складская программа", поставляется регулярно, и его наличие поддерживается на складе, в отличие от товара с пометкой "Под заказ с фабрики", который поставляется по индивидуальному заказу покупателя и не хранится на складе.
Обратите, пожалуйста, внимание: возможна ситуация, когда товар, входящий в складскую программу, распродан до того, как осуществится следующая поставка, поэтому наличие товара с данным статусом нашим сотрудникам необходимо проверить и подтвердить.
Вне зависимости от статуса товара кроме проверки наличия осуществляется проверка качества и комплектности каждого изделия.
Пометка "РАСПРОДАЖА" обозначает распродажу остатков данного товара либо в связи с прекращением поставок, либо в связи с тем, что товар уже снят с производства, а также информирует об отсутствии возможности докупить данный товар в дальнейшем, поэтому важно заранее рассчитать необходимое количество товара.
Изготовление дубликатов ключей к находящимся на распродаже цилиндровым механизмам через какое-то время может стать крайне затруднительным или невозможным совсем. При покупке таких цилиндров следует сразу определить, понадобятся ли дополнительные ключи, и уточнить, есть ли возможность приобрести их вместе с цилиндром.
Рекламационная (проверочная) форма на скрытые петли Krona Koblenz. 2023 год.
При обнаружении недостатков в работе скрытых петель Krona Koblenz, пожалуйста, скачайте рекламационную (проверочную) форму, заполните её и отправьте сотрудникам нашей компании на электронную почту info@format24.ru, также заполненную рекламацию можно передать при посещении нашего офиса по адресу: Санкт-Петербург, Московский пр., дом 91, БЦ "Маяк", 1 этаж.
Сертификат соответствия на скрытые петли. Срок действия 2020.07.24 - 2023.07.23.
Каталог скрытых петель Krona Koblenz.
Справочник по выбору и установке скрытых петель. Таблица допустимых нагрузок.
Инструкция по кондуктору DIMA Universal и шаблонам (вставкам) для врезки скрытых петель.
ИНСТРУКЦИИ ПО МОНТАЖУ СКРЫТЫХ ДВЕРНЫХ ПЕТЕЛЬ KRONA KOBLENZ:
K2810 --- наличник до 8 мм в одной плоскости с полотном
K2816 --- наличник до 8 мм в одной плоскости с полотном
K3000 --- наличник до 12 мм и притвор до 10 мм
K6100 --- для мебельных фасадов; нагрузка на 4 шт - 19 кг
K6300 --- наличник до 13 мм в одной плоскости с полотном
K6360 / 38 --- наличник до 8 мм в одной плоскости с полотном
K6360 / 45 --- наличник до 8 мм в одной плоскости с полотном
| Модель петли |
Min толщина полотна (мм) |
Max нагрузка (кг) 2 шт | 3 шт |
| K1000 | 35 | 40 | 52 |
| K1019 | 32 | 40 | 52 |
| K1060 | 32 | 60 | --- |
| K2000 | 40 | --- | 60 |
| K2460 | 25 | 60 | 60 |
| K2700 | 35 | --- | 60 |
| K2760 | 35 | 60 | --- |
| K2780 | 35 | 80 | --- |
| K2810 | 41 | 100 | ---- |
| K2816 | 41 | 160 | ---- |
| K3000 | 45 | 45 | 60 |
| K5080 | 40 | 80 | --- |
| K6100 | 18 | 10 | 14 |
| K6200 | 32 | 45 | 60 |
| K6300 | 35 | --- | 60 |
| K6360 38 | 38 | 60 | --- |
| K6360 45 | 45 | 60 | --- |
| K6400 | 30 | 30 | 45 |
| K6700 | 40 | 50 | 70 |
| K7000 | 35 | 40 | 50 |
| K7080 | 40 | 080 | 100 |
| K7120 | 40 | 120 | 140 |
| K7200 | 40 | 200 | ----- |
| K7316 | 40 | 120 | 140 |
| K8000 | 38 | 60 | --- |
| K8060 | 32 | 60 | --- |
| K8080 | 40 | 080 | 100 |
| K8120 | 36 | 120 | 120 |

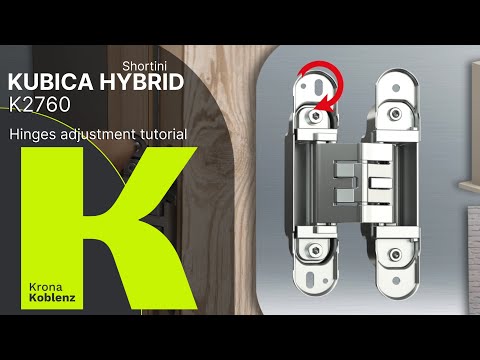

Регулировка петли KUBICA HYBRID K2760
Оснастка DIMA UNIVERSAL для врезки скрытых петель

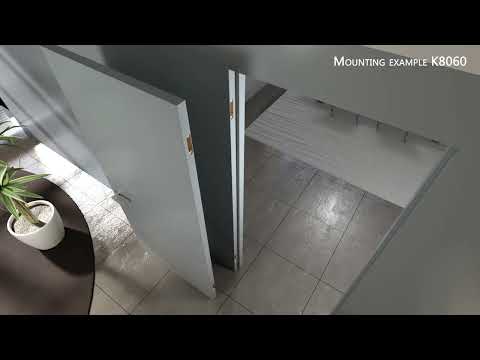

Подбор петли

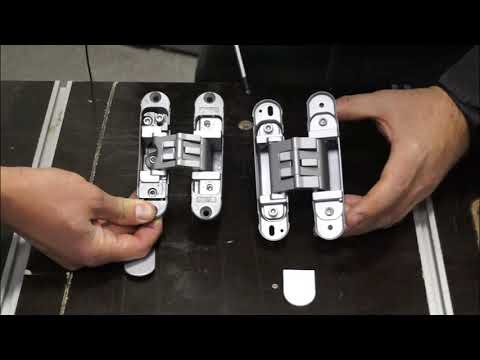

Обзор и монтаж петли KUBICA HYBRID K2760 - K2780
